Центрифуга Ecomash SHS 750
Центрифуги Ecomash SHS 750 – моделі (биконічні центрифуги).
Призначення: розподіл слабо- и средньоконцентрированих (СП ≤ 150 г/л) суспензій температурою до + 75 °С … +95°С, що містять дрібнодисперсне тверде різної природи.
Суспензії перед або при фугування можуть бути кондиціонування добавкою коагулянтів або флокулянтів.
Вивантаження продуктів розділення суспензії (пульпи) в біконічних центрифугах може здійснюватися таким чином:
- тверда фаза – освітлена рідина (двофазний розподіл);
- тверда фаза – два потоку освітлених рідин різної природи (трифазне розділенння);
- сгущенный продукт и осветленная жидкость;
- твердая фаза, сгущенный продукт и осветленная жидкость.

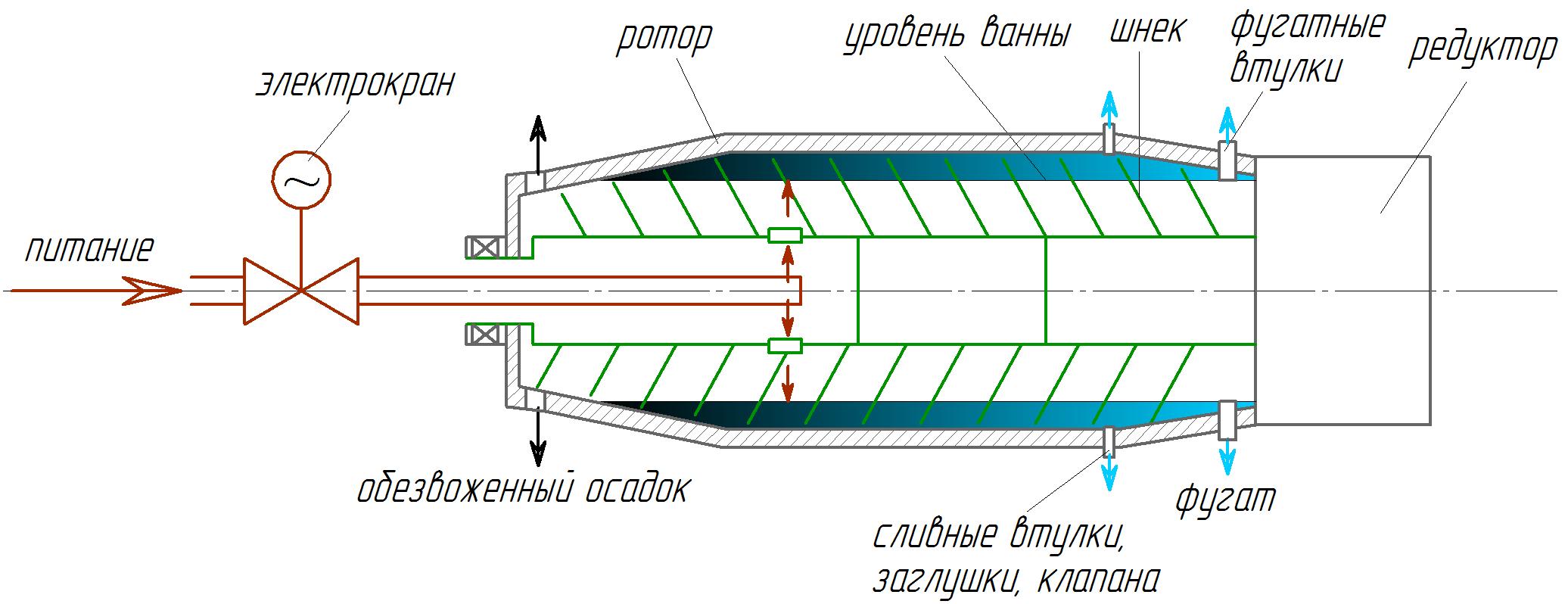

Схема ротора центрифуг Ecomash SHS 750 моделі представлено на рис. 1.
Рис. 1 Схема ротору центрифуг Ecomash SHS 750 моделі
Особливості конструкції:
- двофазне розділення суспензій (decanter mashine);
- профіль ротора – циліндро-біконічний;
- напрямок руху компонентів поділу суспензії – протитечійний;
- регулювання глибини ванни в роторі – ручне, шляхом вкручування фугатних втулок, а також плавне регулювання в процесі роботи центрифуги зміною обертів ротору;
- регулювання навантаження в живленні – ручне або автомат шляхом дроселювання магістралі живлення електрокраном;
- регулювання транспортної продуктивності шнека – нерегульований або плавна автоматична підрегуліровка;
- захист від абразивного впливу твердого – твердосплавні пластини або наплавлення, керамічні пластини і втулки;
- форма станини – широка станина для стаціонарних виробництв;
- додаткові опції – механізм підйому кришки, автоматичний контроль нахилу осі ротора, продування кожуха інертним газом або примусова вентиляція або охолодження кожуха і кришки.
Техничні характеристики центрифуг Ecomash SHS 750
| № п/п | Параметри | Показники |
| Модель 751 | ||
| 1 | Об’ємна продуктивність по пульпі щільністю ρт=1,09 г/см3, при Fr=1000, не меньше, Qп, м3/год | 100 |
| 2 | Масова продуктивність (продуктивність по твердому в харчуванні) при щільності твердого ρт≥2,3 г/см3, не більше, Т, т/год | 21 |
| 3 | Частота обертання ротору, max, об/хв | 1700 |
| 4 | Експлуатаційний діапазон частот обертання ротора, об / хв Регулювання частоти обертання ротора |
1200…1560 |
| Плавне, проводиться за допомогою частотного перетворювача | ||
| 5 | Експлуатаційний діапазон фактора розділення, Fr | 600…1014 |
| 6 | Діапазони зміни відносних обертів шнека при зміні оборотів ротора, об / хв
1200 об/хв 1560 об/хв Регулювання відносної частоти обертання шнека |
22…26 27…31 |
| Плавне, проводиться за допомогою частотного перетворювача | ||
| 7 | Внутрішній максимальний діаметр, мм | 750 |
| 8 | Профіль ротору | циліндро-біконічний |
| 9 | Габаритні розміри центрифуги, не більше, мм
довжина довжина з витягнутою трубою харчування ширина висота висота з піднятою кришкою кожуха |
4060 5515 2250 1400 2050
|
| 10 | Маса центрифуги (без урахування щита управління), не больше, кг | 10500 |
| 11 | Вертикальна статичне навантаження на будівельні конструкції, не більше, Н | 102900 |
| 12 | Вертикальна динамічне навантаження на будівельні конструкції, не більше, Н | 175 |
| 13 | Встановлена потужність, кВт | 169 (132+37) |
| 14 | Енергозабезпечення | змінний струм 380 В, 50 Гц ГОСТ 13109-97 |
| 15 | Кліматичне виконання | УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89 |
| 16 | Корегований рівень звукової потужності, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) |

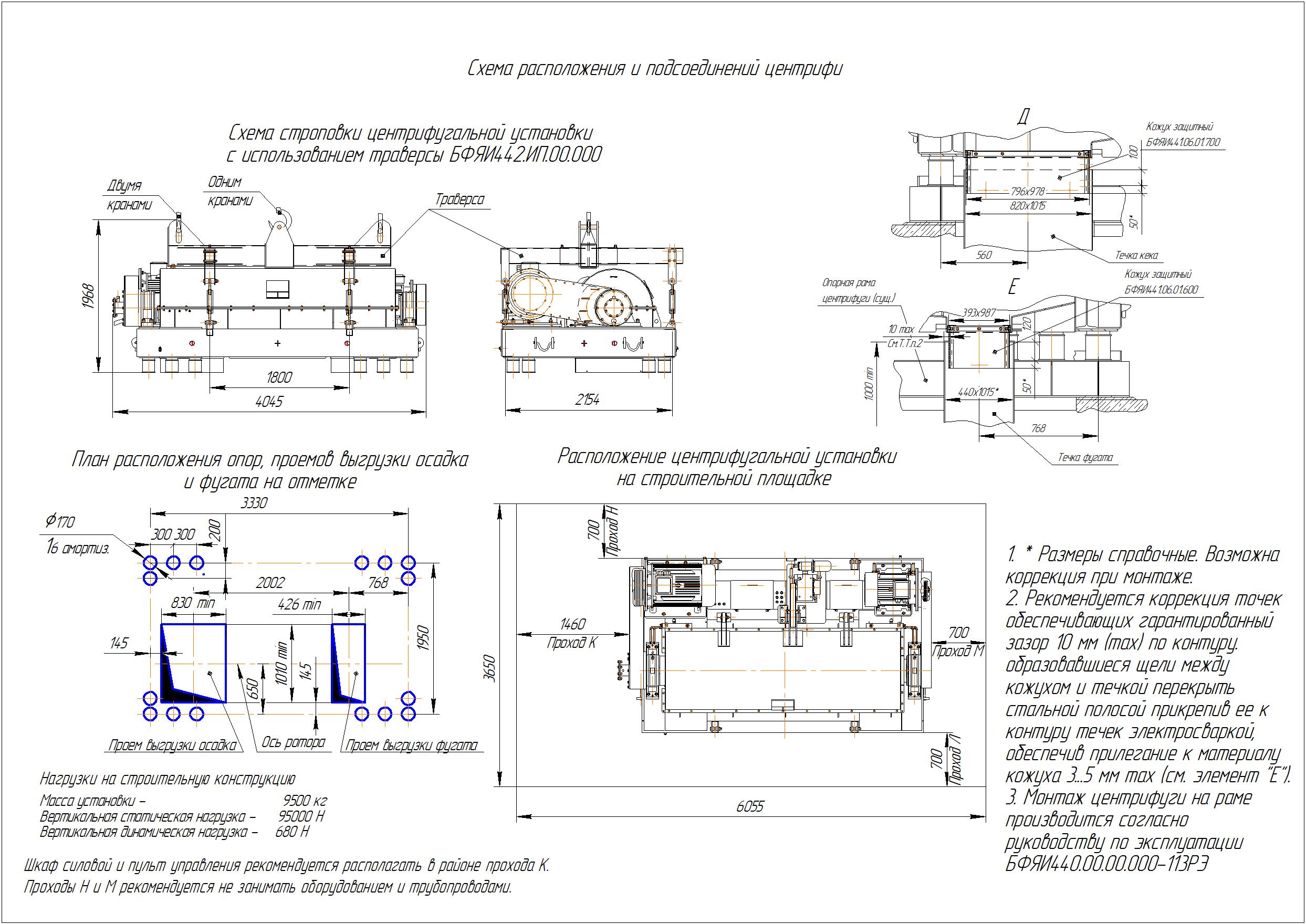

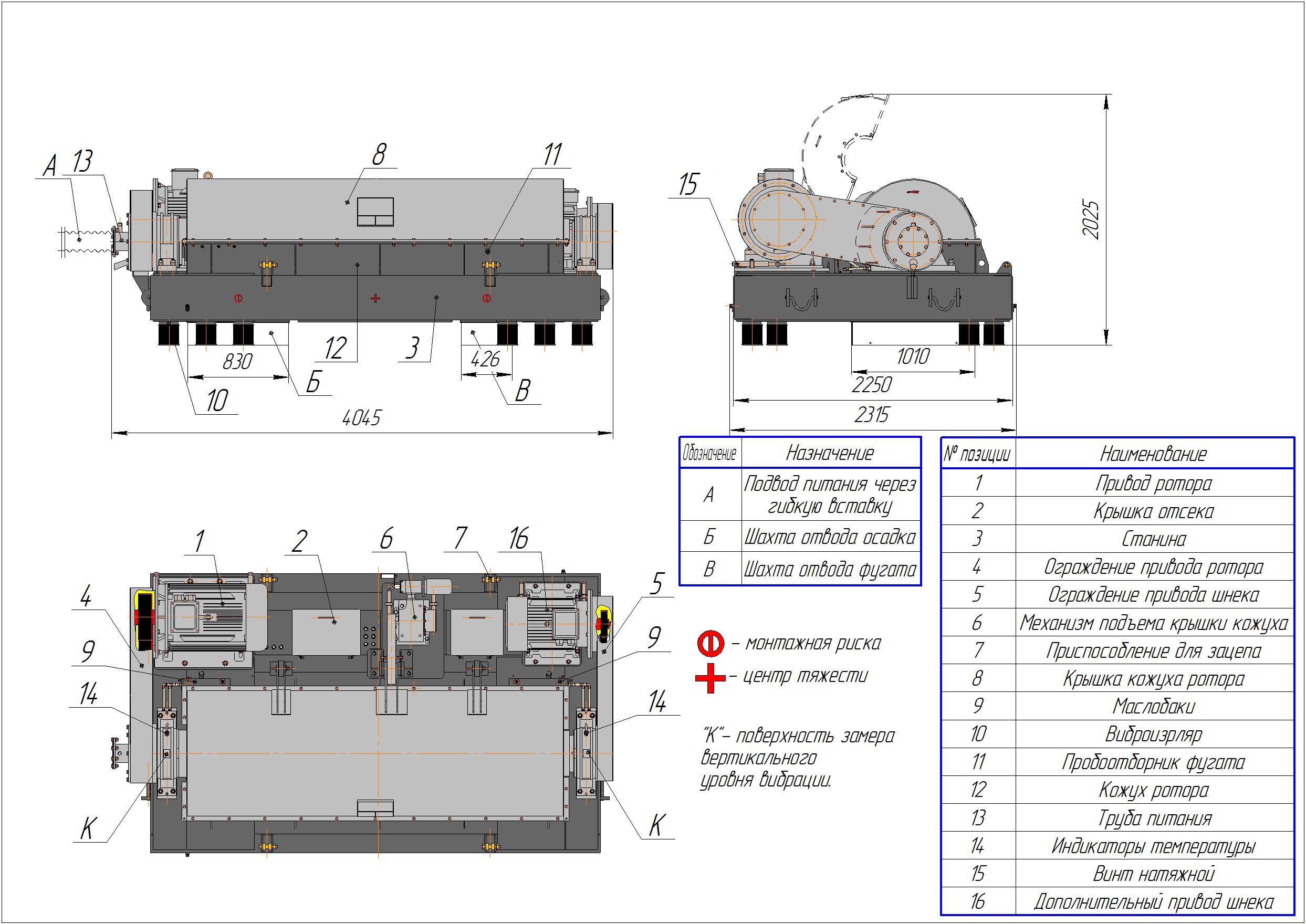

Монтажні креслення
Результати роботи в експлуатації
