Центрифуги Ecomash SHS 310

Центрифуги Ecomash SHS 310 – моделі 110, 111, 112, 210, 211, 212.

Призначення розділення концентрованих суспензій температурою до +75°С…+95°С, що містять полідисперсне тверде різної природи (органічна, мінеральна), і зневоднення виділеного твердого. Наприклад:

  • регулювання характеристик бурових розчинів в ручному або автоматичних режимах;
  • зневоднення без додаткового хімічного посилення відходів вуглезбагачення; дрібнодисперсних відходів металовмісних продуктів збагачення; шламів мокрого пило- та газоочищення і т.п .; корундвміщуючої сировини з технологічних розчинів;
  • зневоднення  мулів комунальних стічних вод, пивної дробини та т.п.

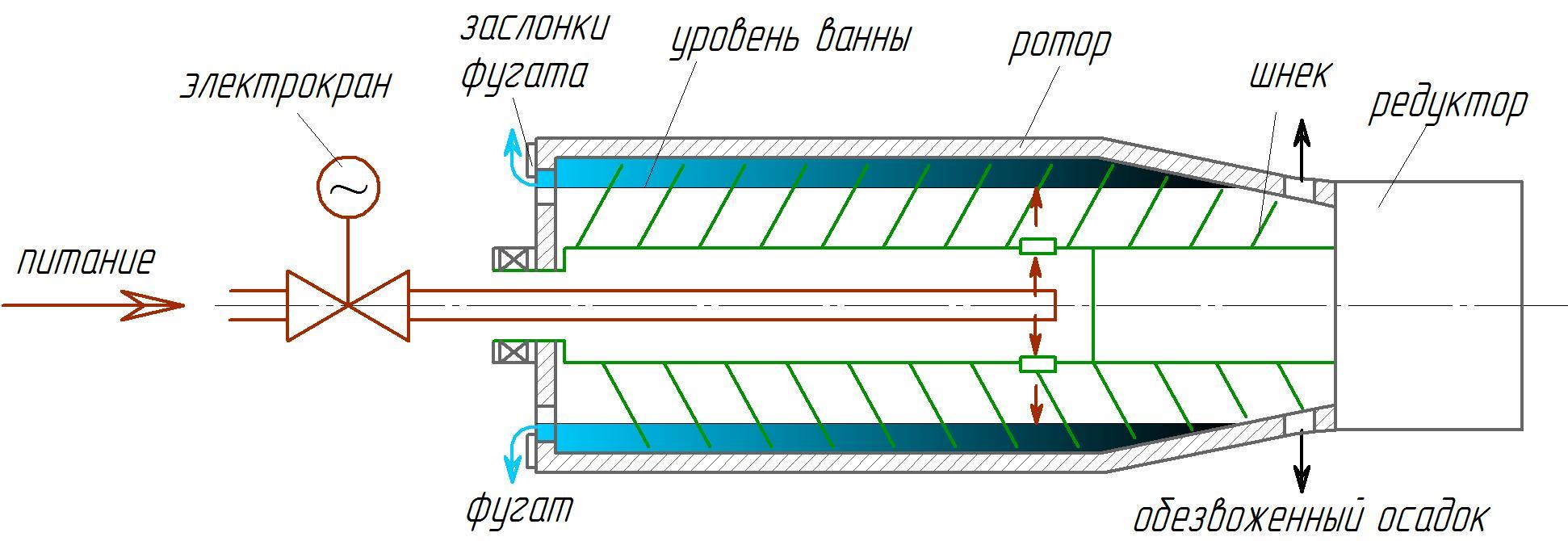

Схема ротору центрифуг Ecomash SHS 310 моделі 110, 111, 112, 210, 211, 212 представлена на рис. 1.

Рис. 1 Схема ротору центрифуг Ecomash SHS 310 моделі 110, 111, 112, 210, 211, 212

Особливості конструкції:

  • двухфазне розділення суспензій(decanter mashine);
  • профіль ротору – циліндроконічний;
  • напрямок руху компонентів розділення суспензій – противотечійний;
  • регулировання глибини ванни в роторі – ручне, шляхом зміни заслінок фугата;
  • регулювання навантаження в живленні – ручне або автоматичне шляхом дроселювання магістралі живлення електрокраном;
  • регулювання транспортної продуктивності шнека – нерегульований або плавна автоматична підрегуліровка;
  • захист від абразивного впливу твердого – твердосплавні пластини, наплавка або керамічні пластини і втулки;
  • форма станини – широка станина для стаціонарних виробництв, вузька станина для мобільних установок;
  • Додаткові опції – висувні амортизатори, механізм підйому кришки, автоматичний контроль нахилу осі ротора, продування кожуха інертним газом або примусова вентиляція або охолодження кожуха і кришки.

Технічні характеристики центрифуг Ecomash SHS 310 моделі 110, 111, 112, 210, 211, 212

№ п/п Параметри Показники
Модель 110, 111, 112 Модель 210, 211, 212
1 Об’ємна продуктивність по пульпі щільністю ρт=1,09 г/см3, при Fr=1000, max, Qп, м3/год 15 15
2 Масова продуктивність (продуктивність по твердому в харчуванні) при щільності твердого ρт≥2,3 г/см3, не більше, Т, т/год 0,8 0,8
3 Частота обертання ротора, max, об/хв 4000
4 Експлуатаційний діапазон частот обертання ротора, об/хв
Регулювання частоти обертання ротора
2500…3800
Плавне, проводиться за допомогою частотного перетворювача
5 Експлуатаційний діапазон фактора поділу, ΔFr 1000…2500
6 Діапазони зміни відносних обертів шнека при зміні оборотів ротора, об/хв

nр=2500 об/хв

nр=3800 об/хв

Регулювання відносної частоти обертання шнека





4…52

14…65

Плавне, проводиться за допомогою частотного перетворювача
7 Внутрішній максимальний діаметр, мм 310
8 Профіль ротора циліндроконічний
9 Габаритні розміри центрифуги, не більше, мм

довжина

довжина з витягнутою трубою живлення

ширина

висота

висота з піднятою кришкою кожуха



2180

3010

1610

880

1295



2115

2915

1015

1430

1935

10 Маса центрифуги (без урахування щита управління), не більше, кг 1950 1730
11 Вертикальна статичне навантаження на будівельні конструкції, не більше, Н 18700 1700
12 Вертикальна динамічне навантаження на будівельні конструкції, не більше, Н 150 150
13 встановлена ​​потужність, кВт 26 (18,5+7,5)
14 Енергозбереження змінний струм 380 В, 50 Гц ГОСТ 13109-97
15 Кліматичне виконання УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89
16 Корегований рівень звукової потужності, дБА до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003)

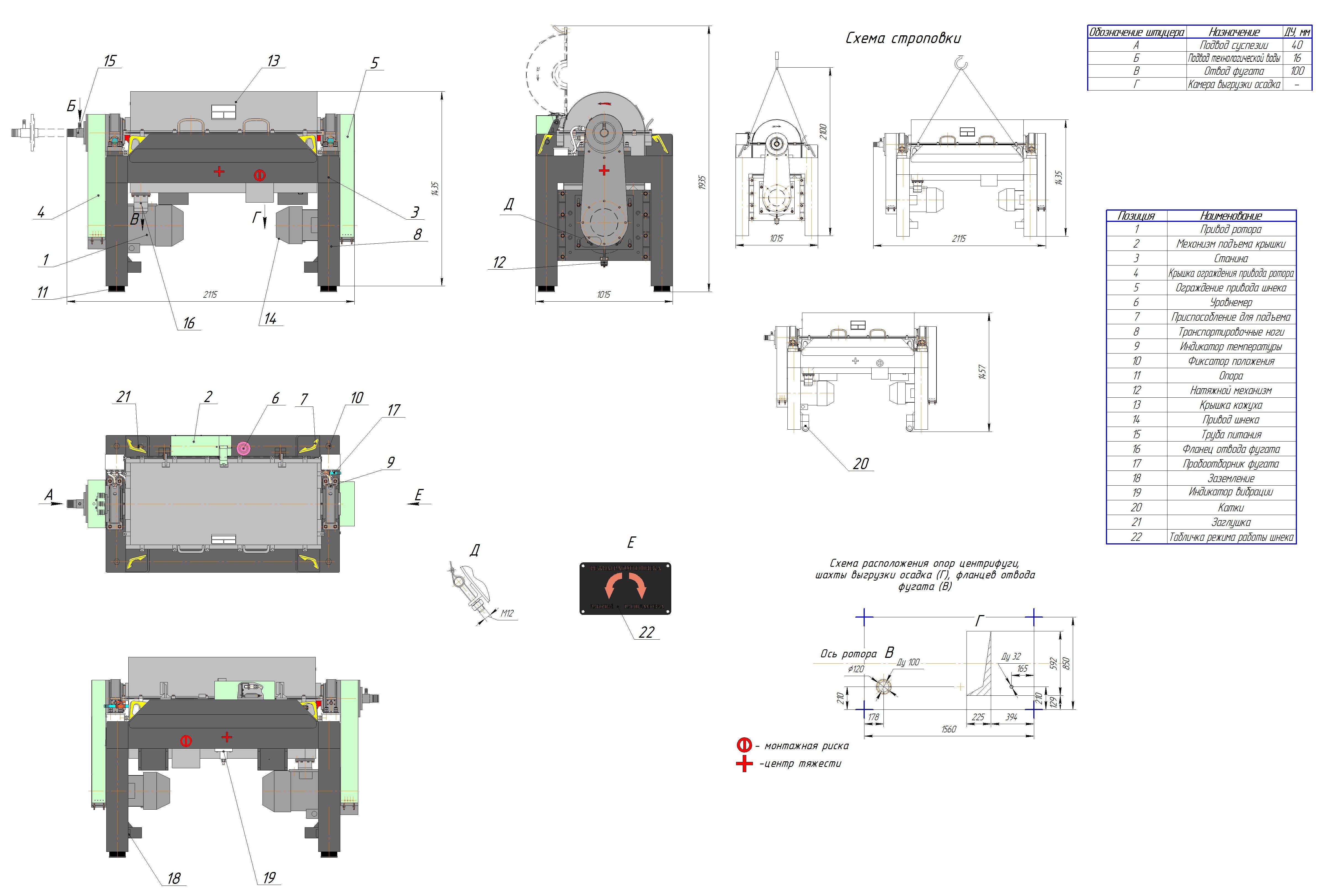

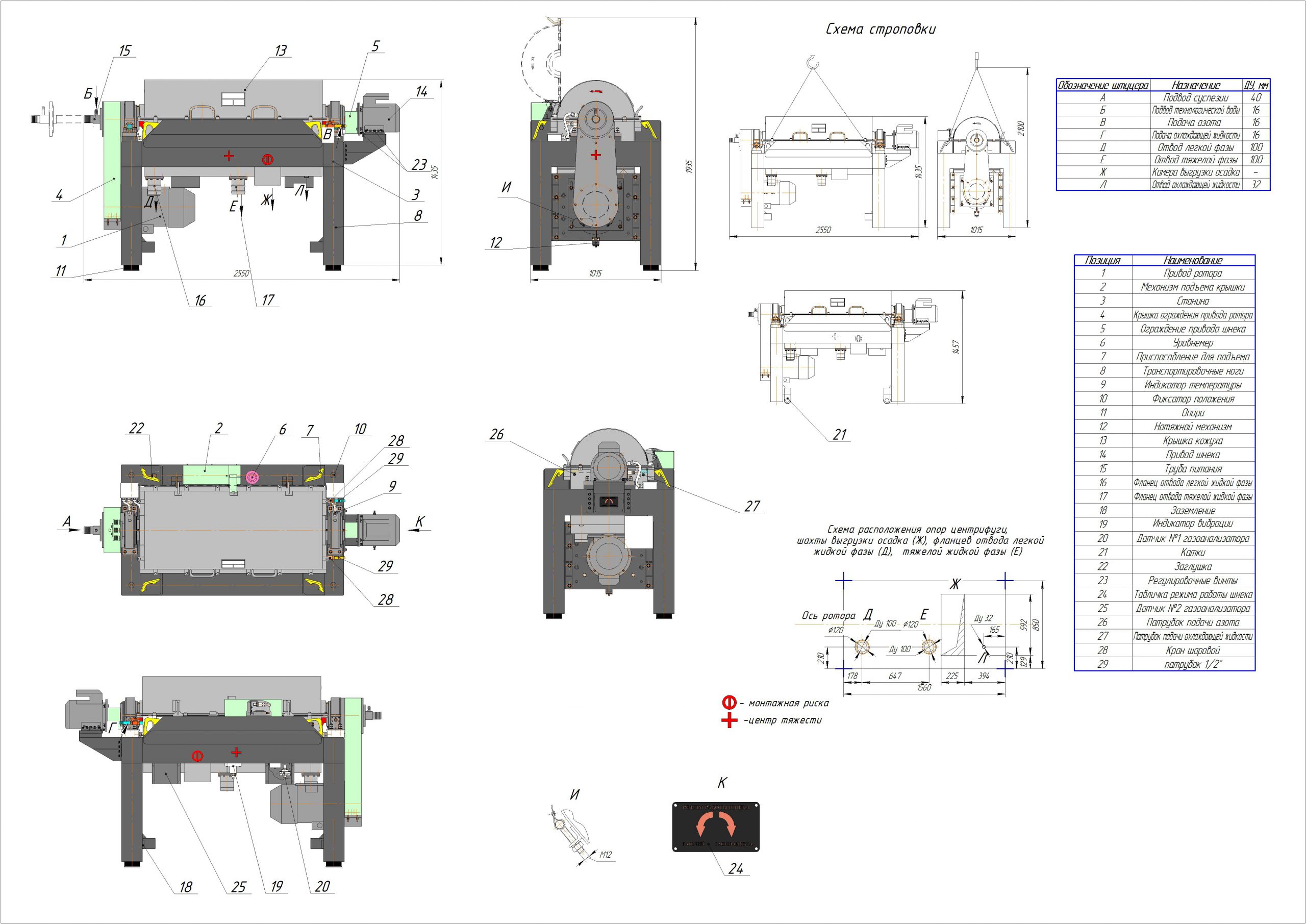

Монтажні креслення

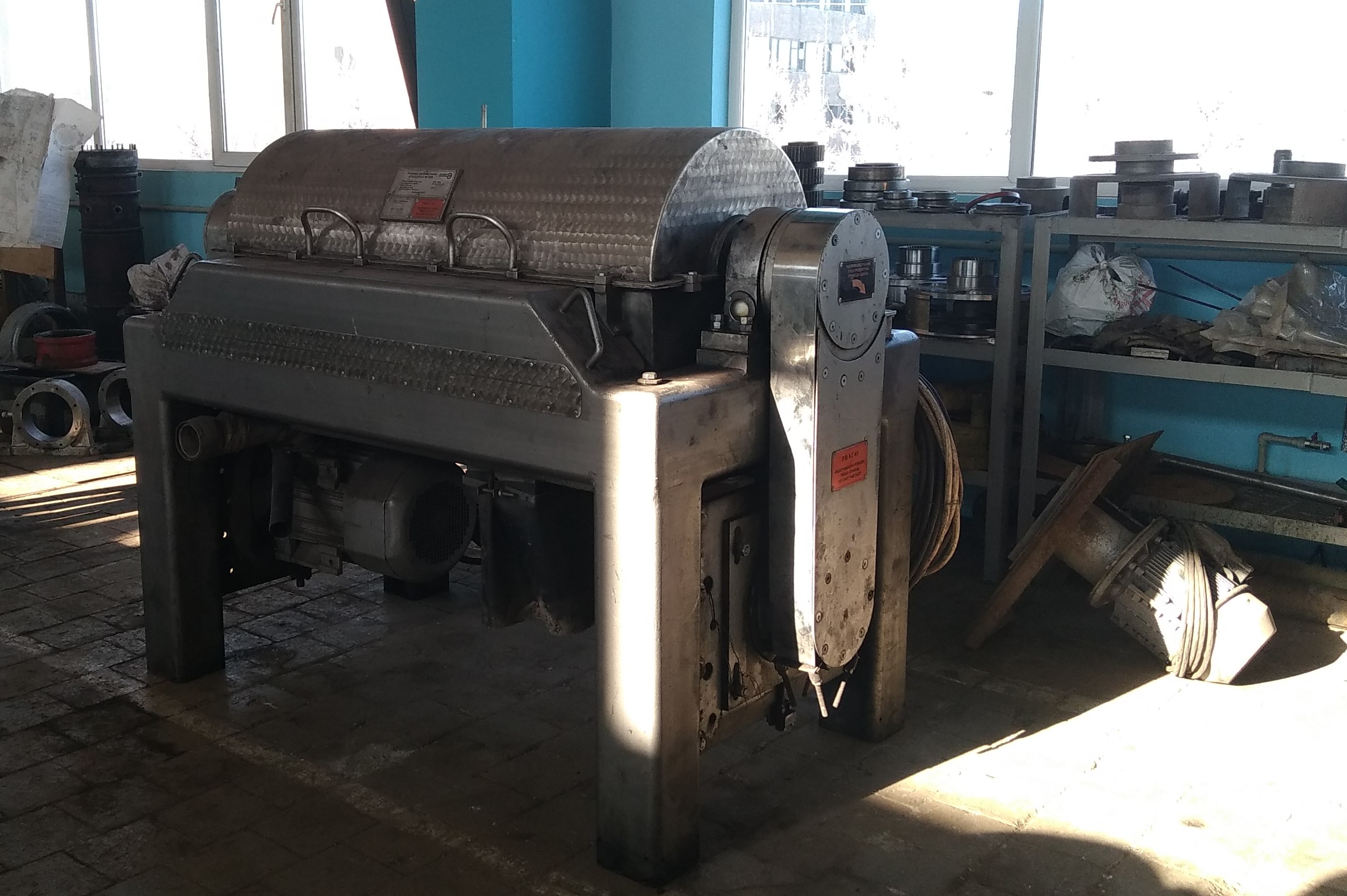

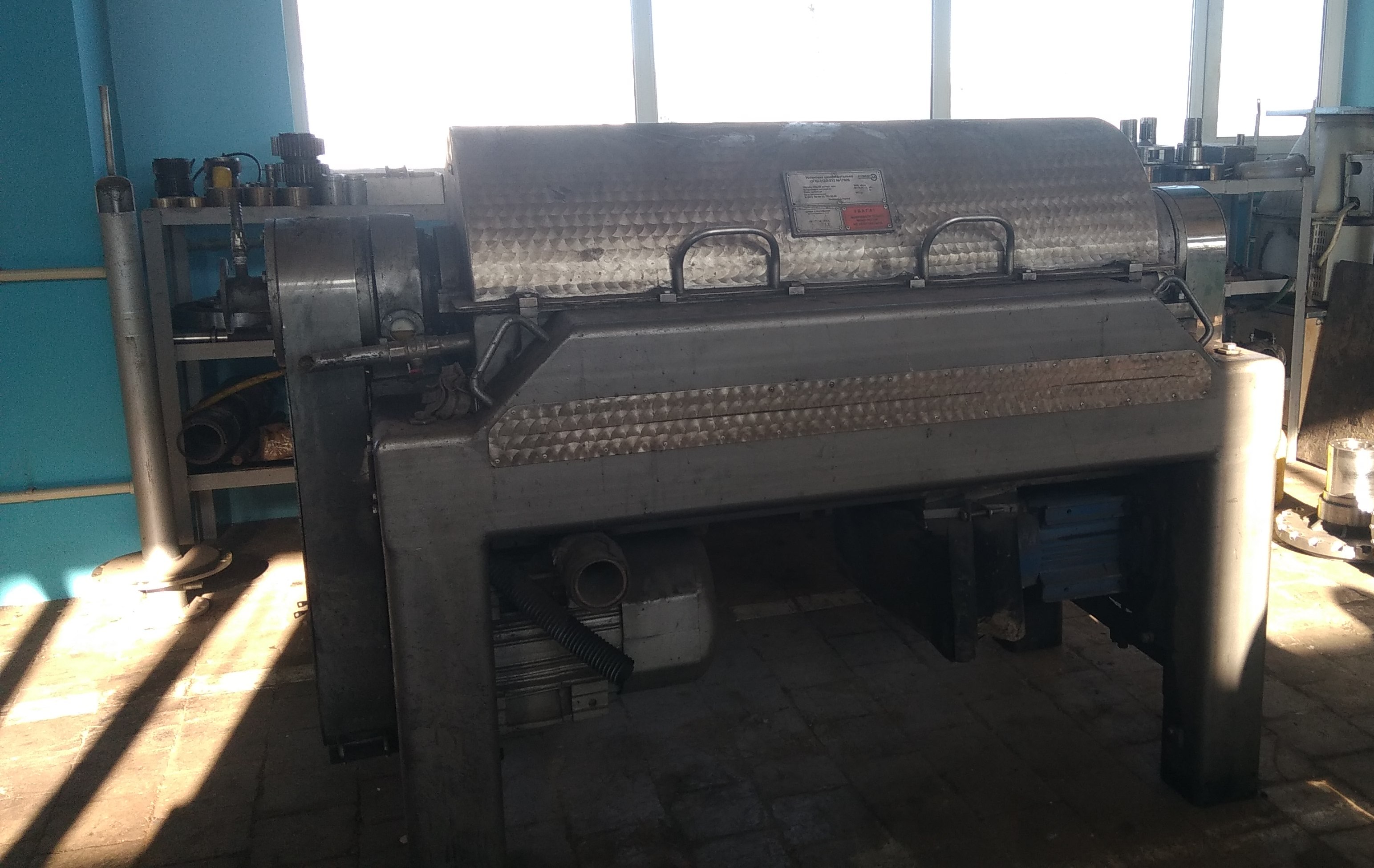

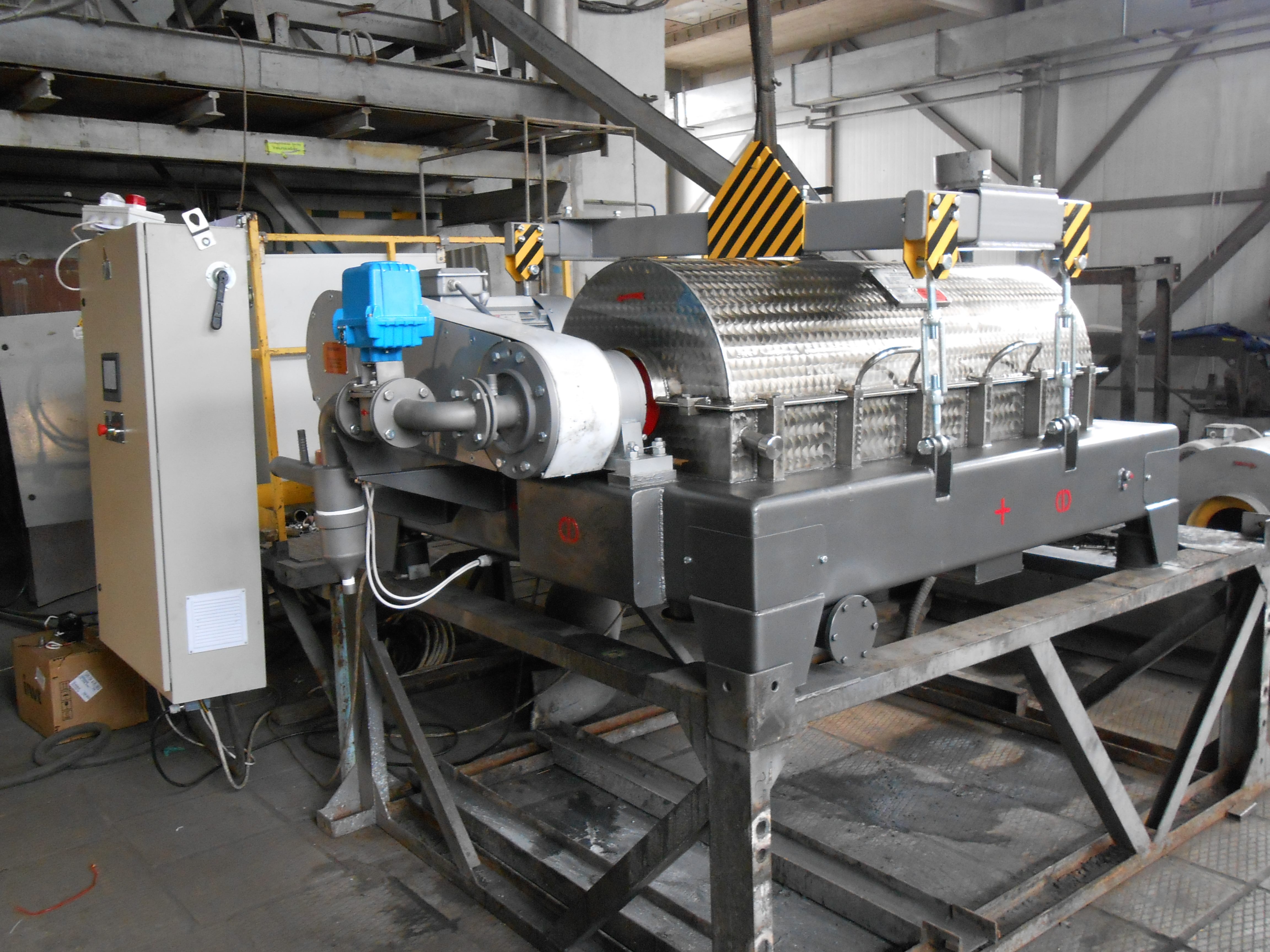

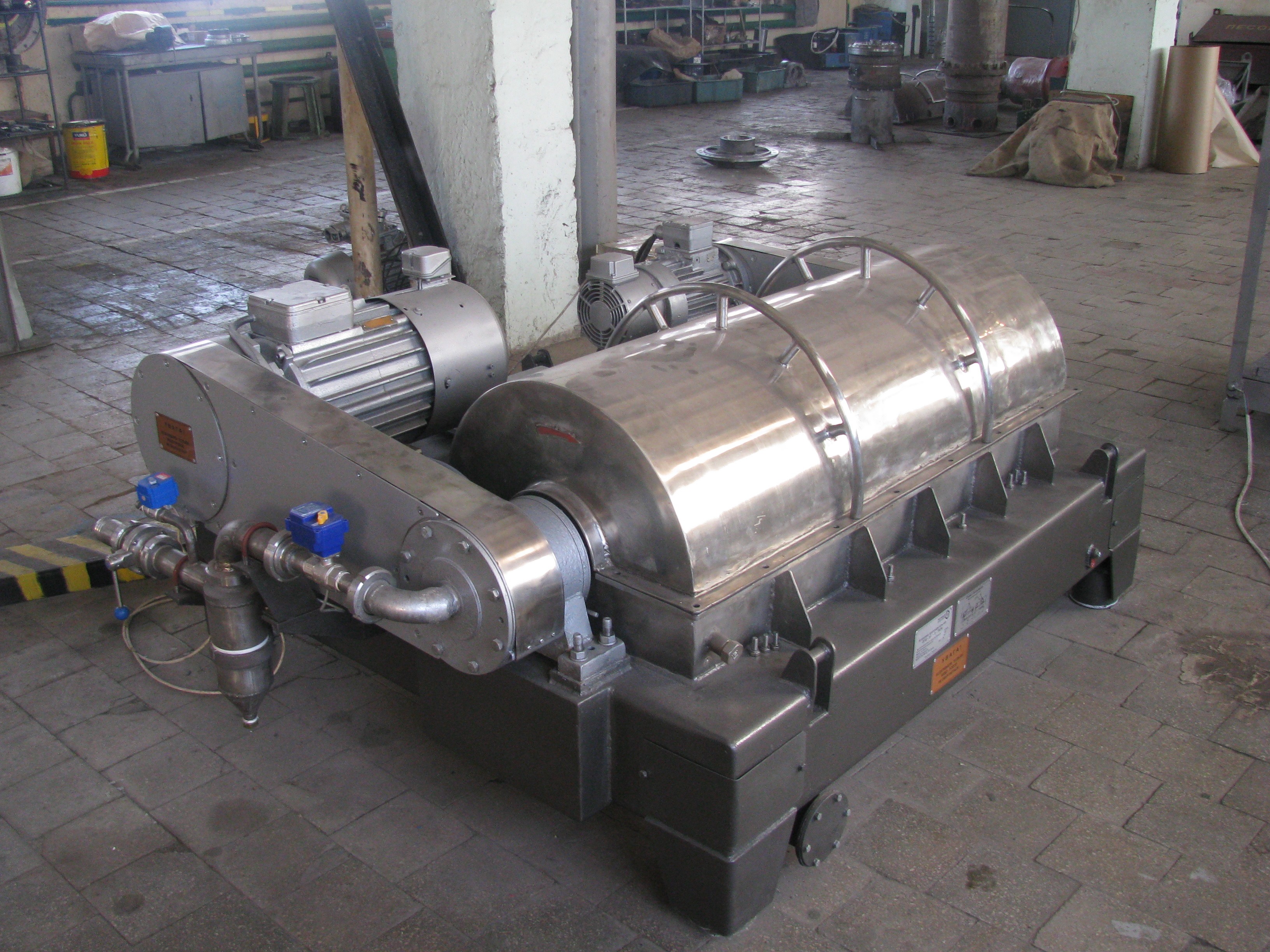

Результати роботи в експлуатації  (знаходяться в розробці)

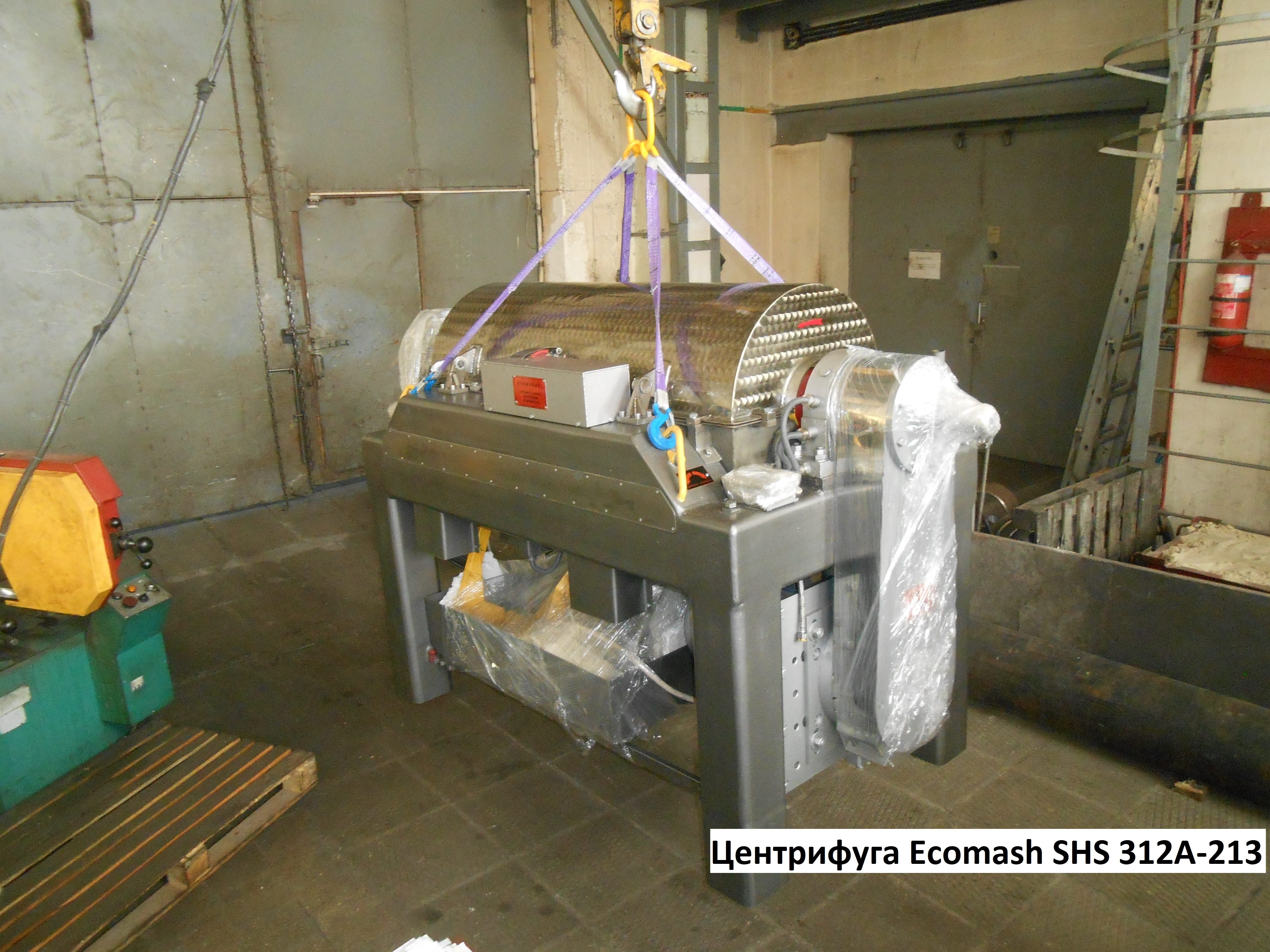

Центрифуги Ecomash SHS 310 – моделі 213, 214, 215 (біконічні центрифуги).

Призначення: розділення слабо і среднеконцентрованнихП < 150 г/л), в’язких суспензій температурою до +75°С…+95°С, що містять більше 70% дрібнодисперсного твердого (меньше 20 мкм) різної природи і зневоднення виділеного твердого.

Суспензії перед або при фугуванні можуть бути кондиціонуванні добавкою коагулянтів або флокулянтів.

Вивантаження продуктів розділення суспензії (пульпи) в біконічних центрифугах може здійснюватися таким чином:

  • тверда фаза – освітлена рідина (двофазне розділення);
  • тверда фаза – два потоку освітлених рідин різної природи ( трифазне розділення);
  • згущений продукт і освітлена рідина;
  • тверда фаза, згущений продукт і освітлена рідина.

Наприклад:

  • двофазне розділеня і зневоднення  донних відкладень бризкальних басейнів АЕС, ТЕС;
  • двофазне розділеня та очисткагуматов калію і розчинів солей калію;
  • двофазне розділеня та згущенння або зневоднення масло і жировмістких відходів м’ясокомбінатів, птахофабрик, олійниць і рибопереробних виробництв;
  • трифазне розділеня і очищення нафтошламів;
  • делікатне зневоднення осадів, оброблених флокулянтами або коагулянтами  (бурові стічні води, продукти мокрої пило- та газочісткі, згущені шахтні води, післяспиртова барда і т.п.).

Схема ротору центрифуг Ecomash SHS 310 моделі 213, 214, 215:

Рис. 2 Схема ротору центрифуг Ecomash SHS 310 моделі 213, 214, 215

Особливості конструкції:

  • двофазне розділення суспензій (decanter mashine), трифазне розділення сумішей або розділення суміші на згущений і освітлений продукт;
  • профіль ротору – циліндробіконічний;
  • напрям руху компонентів розділення суспензії – протитечійний;
  • регулювання глибини ванни в роторі – ручне, шляхом укручування фугатних втулок, а також плавне регулювання в процесі роботи центрифуги зміною обертів ротора;
  • регулювання навантаження в живленні центрифуги – ручне або автоматичним шляхом дроселювання магістралі живлення електрокраном;
  • регулювання транспортної продуктивності шнека – нерегульований або плавна автоматична підрегуліровка;
  • захист від абразивного впливу твердого – твердосплавні пластини або наплавлення, керамічні пластини і втулки;
  • форма станини – широка станина для стаціонарних виробництв, вузька станина для мобільних установок;
  • додаткові опції – висувні амортизатори, механізм підйому кришки, автоматичний контроль нахилу осі ротора, продування кожуха інертним газом або примусова вентиляція або охолодження кожуха і кришки.

Техничні характеристики Ecomash SHS 310 моделі 213, 214, 215

№ п/п Параметри Показники
Моделі 213, 214 Модель  215
1 Об’ємна продуктивність по пульпі щільністю ρт=1,09 г/см3, при Fr=1000, max, Qп, м3/год 10 5
2 Масова продуктивність (продуктивність по твердому в живленні) при щільності твердого ρт≥2,3 г/см3, не більше, Т, т/год 0,8 0,5
1 Частота обертання ротора, max, об/хв 4000
2 Експлуатаційний діапазон частот обертання ротора, об / хв

Регулювання частоти обертання ротора

2500…3800
Плавне
3 Експлуатаційний діапазон фактора розділення, ΔFr 1000…2500
4 Діапазони зміни відносних обертів шнека, об / хв

Регулювання відносної частоти обертання шнека </ td>

0; 2…23

Плавне

5 Внутрішній максимальний діаметр, мм 310
6 Профіль ротора циліндробіконічний
7 Габаритні розміри центрифуги, не більше, мм

довжина

довжина з витягнутою трубою живлення

ширина

висота

висота з піднятою кришкою кожуха



2180

3010

1610

880

1295



2550

3344

1015

1430

1935

8 Маса центрифуги (без урахування щита управління), не більше, кг 1730 1950
9 Вертикальне статичне навантаження на будівельні конструкції, не більше, Н 17000 19100
10 Вертикальне динамічне навантаження на будівельні конструкції, не більше, Н 150 150
11 Встановлена ​​потужність, кВт 26
12 Енергозбереження змінний струм 380 В, 50 Гц ГОСТ 13109-97
13 Кліматичне виконання УХЛ4 (tв=+4…+35°С ) ГОСТ 15150-89
14 Корегований рівень звукової потужності, дБА до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003)

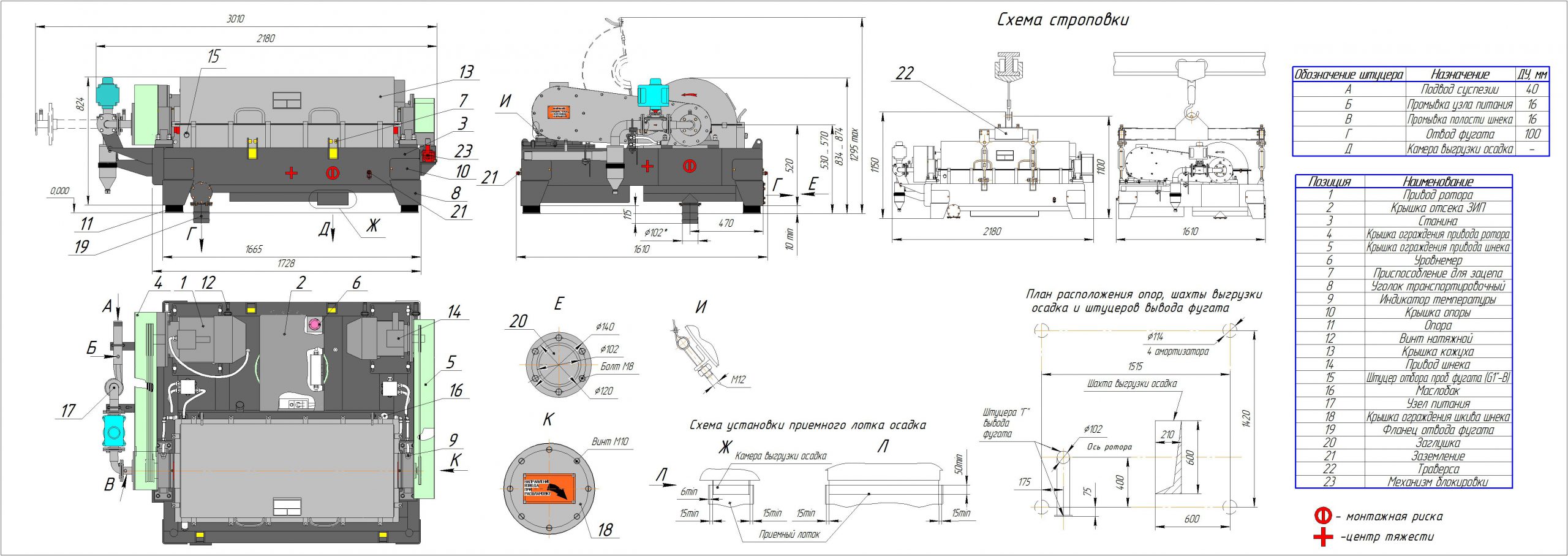

Монтажні креслення



Результати роботи в експлуатації (знаходяться в розробці)
