Центрифуги Ecomash SHS 460
Центрифуги Ecomash SHS 460 – моделі 110, 111, 112.
Призначення: розділ концентрованих суспензій температурою до +75°С…+95°С, що містять полідисперсне тверде різної природи, і зневоднення виділеного твердого. Наприклад, регулювання характеристик бурових розчинів
Схема ротора центрифуг Ecomash SHS 460 моделі 110, 111, 112 представлено на рис. 1.
Рис. 1 Схема ротора центрифуг Ecomash SHS 460 моделі 110, 111, 112
Особливості конструкції:
- двофазне розділення суспензій (decanter mashine);
- профіль ротора – циліндроконічний;
- напрям руху компонентів разділення суспензії – протитечійний;
- регулировання глибини ванни в роторі – ручне, шляхом зміни заслінок фугата;
- регулювання навантаження в харчування – ручне або автомат шляхом дроселювання магістралі харчування електрокраном;
- регулювання транспортної продуктивності шнека – нерегульований або плавна автоматична подрегуліровка;
- захист від абразивного впливу твердого – твердосплавні пластини або наплавлення, керамічні пластини і втулки;
- форма станини – широка станина для стаціонарних виробництв, вузька станина для мобільних установок;
- додаткові опції – висувні амортизатори, механізм підйому кришки, автоматичний контроль нахилу осі ротора, продування кожуха інертним газом або примусова вентиляція або охолодження кожуха і кришки.
Техничні характеристики центрифуг Ecomash SHS 460
| № п/п | Параметри | Показники |
| 1 | Об’ємна продуктивність по пульпі щільністю ρт=1,09 г/см3, при Fr=1000, не меньша, Qп, м3/год | 35 |
| Масова продуктивність (продуктивність по твердому в живленні) при щільності твердого ρт≥2,3 г/см3, не более, Т, т/год | 4,6 | |
| 3 | Частота обертання ротора, max, об/хв | 2500 |
| 4 | Експлуатаційний діапазон частот обертання ротора, об / хв Регулювання частоти обертання ротора |
1400…2440 |
| Плавне, проводиться за допомогою частотного перетворювача | ||
| 5 | Експлуатаційний діапазон фактора розділення, Fr | 500…1472 |
| 6 | Діапазони зміни відносних обертів шнеку при зміні оборотів ротору, об / хв
1400 об/хв 1472 об/хв Регулювання відносної частоти обертання шнека |
4…32 17…38 |
| Плавне, проводиться за допомогою частотного перетворювача | ||
| 7 | Внутрішній максимальний діаметр, мм | 460 |
| 8 | Профіль ротору | цилиндро-конічний |
| 9 | Габаритні розміри центрифуги, не більше, мм
довжина довжина з витягнутої трубою живлення ширина висота висота с піднятою кришкою кожуха |
2655 3520 1825 1105 1570 |
| 10 | Маса центрифуги (без урахування щита управління), не більше, кг | 3700 |
| 11 | Вертикальне статичне навантаження на будівельні конструкції, не більше, Н | 36300 |
| 12 | Вертикальне динамічне навантаження на будівельні конструкції, не більше, Н | 150 |
| 13 | Встановлена потужність, кВт | 37,5 (30+7,5) |
| 14 | Енергозабезпечення | змінний струм 380 В, 50 Гц ГОСТ 13109-97 |
| 15 | Кліматичне виконання | УХЛ4 (tв=+4…+35°С )
УХЛ3.1 (tв=-10…+40°С ) ГОСТ 15150-89 |
| 16 | Корегований рівень звукової потужності, дБА | до 95 (до 105 по ГОСТ 12.2.105 и ГОСТ 12.1.003) |

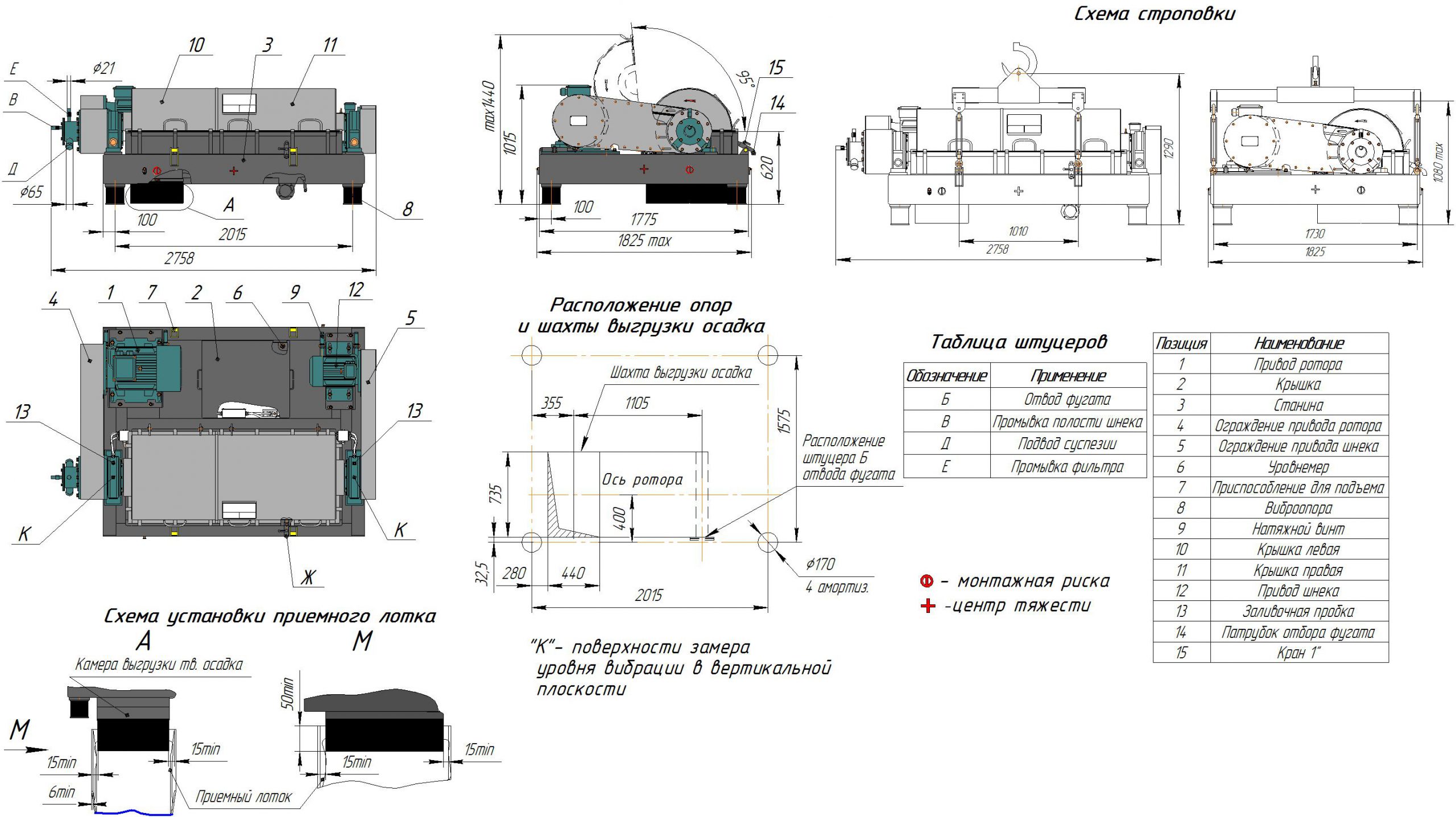

Монтажні креслення
Результати роботи в експлуатації
На стадии разработки
